ELF文件格式

ELF文件类型

1.可执行文件（Executable File）[.exec]:经过链接的、可执行的目标文件，通常也称为程序。

2.可重定位文件（Relocatable File）（可重定位目标文件）[.rel]:由源代码编译生成，包含编译后的二进制代码和数据，但未完成链接过程，通常以”.o”作为扩展名。

3.共享目标文件（Shared Object file）[.dyn]:动态链接库文件。可被多个程序共享使用，在运行时加载到内存。

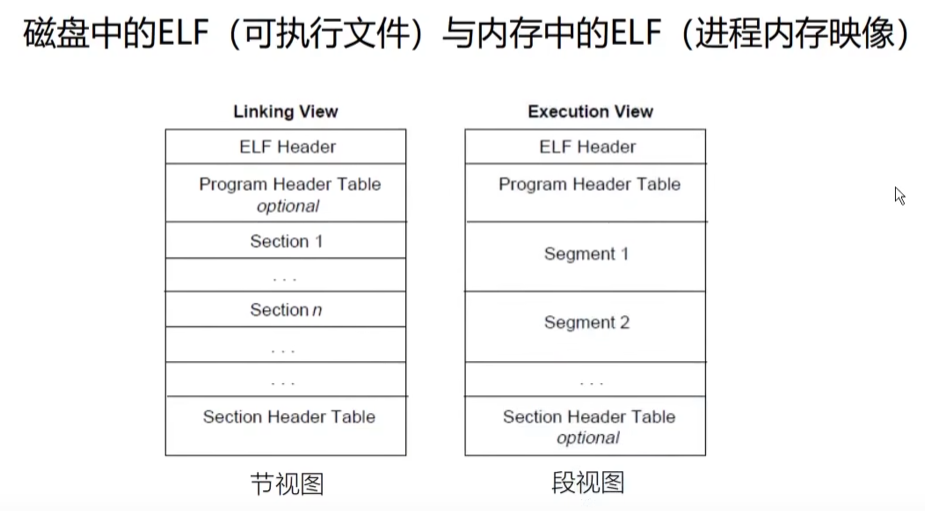

ELF 文件结构

ELF 文件通过特定的格式组织数据，主要结构包括：

1. ELF 文件头（ELF Header）

• 位于文件起始位置，描述文件的基本属性。
• 关键字段：
  • EI_MAGIC：文件魔数（如0x7F ELF），用于标识 ELF 格式。[7f 45 4c 46即字符串“\177ELF“]
  • EI_CLASS：位数（32 位或 64 位）。
  • EI_DATA：字节序（大端或小端）。
  • e_type：文件类型（可执行文件、共享库等）。
  • e_entry：程序入口地址。

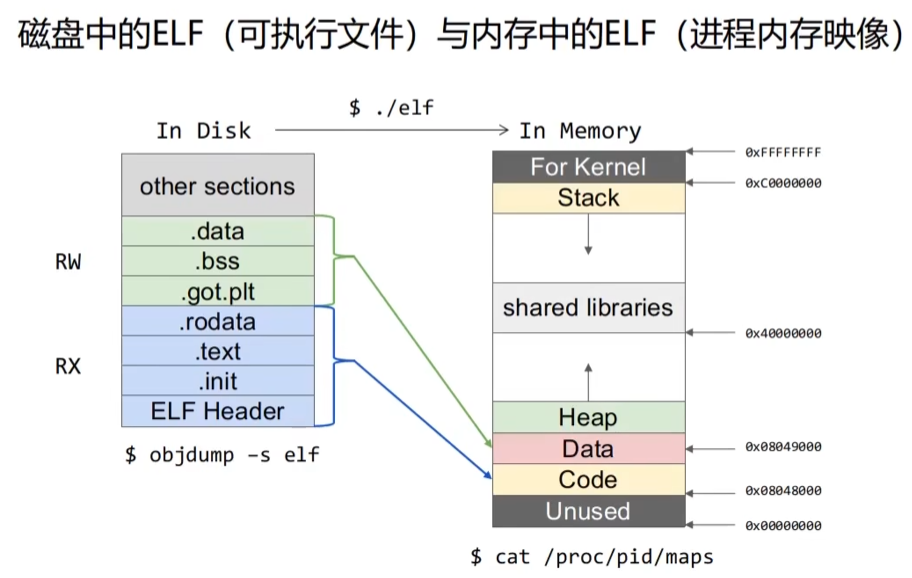

2. 程序头表/段表（Program Header Table）

• 描述文件在内存中的布局，用于加载器将文件映射到内存。
• 关键字段：
  • p_type：段类型（如代码段、数据段、动态链接段）。
  • p_vaddr：内存虚拟地址。
  • p_filesz：文件中占用的大小。
  • p_memsz：内存中占用的大小。

3. 节头表（Section Header Table）

• 描述文件中的各个 “节”（Section），用于链接器处理目标文件。
• 常见节类型：
  • .text：可执行代码段。
  • .data：已初始化的全局变量和静态变量。
  • .bss：未初始化的全局变量和静态变量（运行时自动初始化为 0）。
  • .rodata：只读数据段（如字符串常量）。
  • .symtab：符号表，记录函数和变量的名称、地址等。
  • .strtab：字符串表，存储符号表中的字符串内容。

4. 节（Sections）

• 具体存储代码、数据、元信息的区域，不同类型的 ELF 文件包含的节不同。
• 示例：
  • 可执行文件：包含.text、.data、.dynamic（动态链接信息）等。
  • 目标文件：包含.text、.rel.text（代码重定位信息）等。
